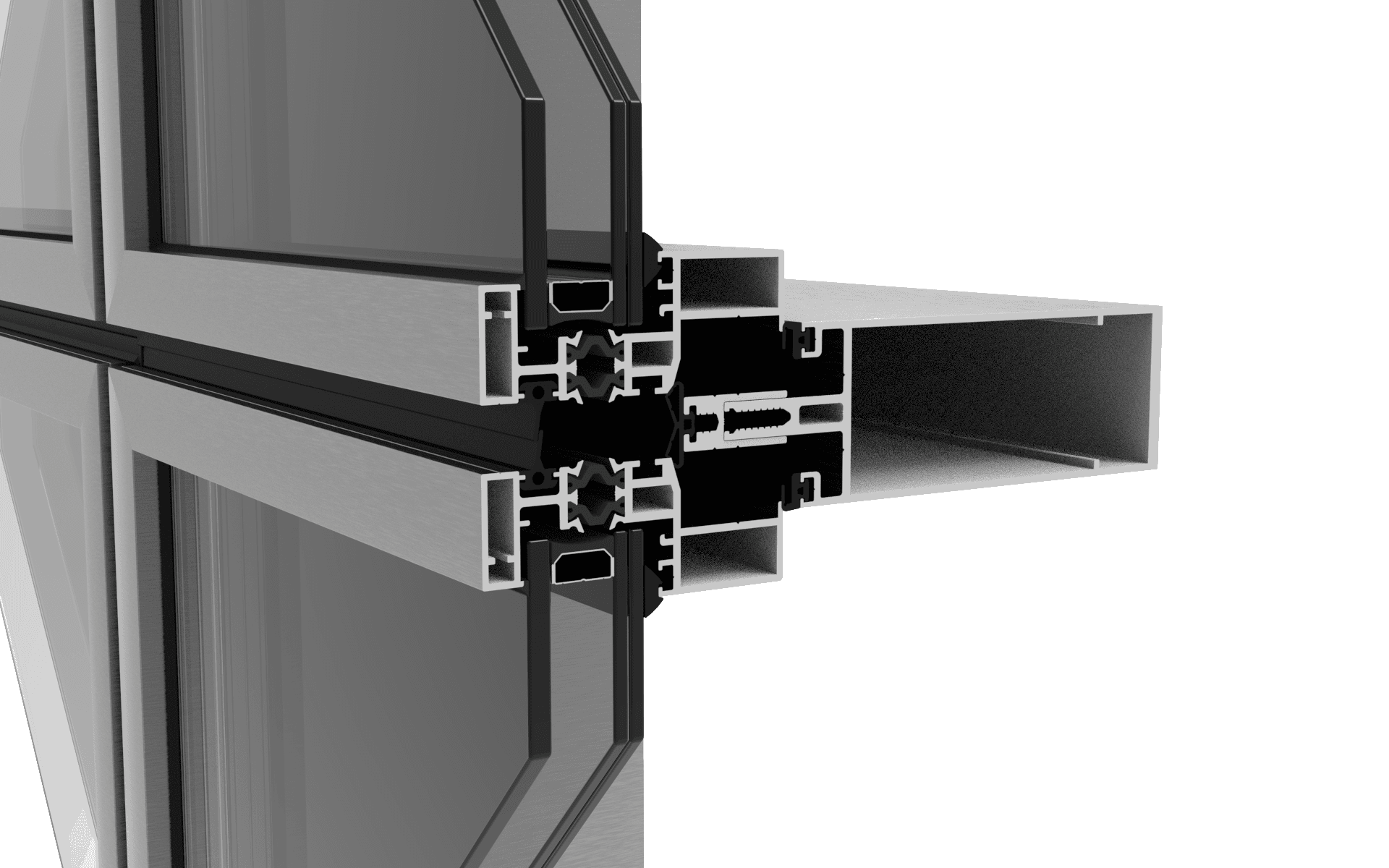

FX Semi-Estrutural

Características del Sistema

FX es un sistema de muro cortina minimalista de ultima generación compuesto por un conjunto de perfiles y de acesorios con una sección visible en el interior y exterior de 45mm que permite la ejecución de diversas estruturas de acuerdo com las mas recientes tendencias aquitectónicas, siempre con la major fiabilidad y desempeño.

El sistema FX tiene la posibilidad de ejecución en 5 versiones estruturales:

• FX Muro Invertido;

• FX Tampa Elíptica;

• FX Semi-Estructural;

• FX Estructural;

• FX Intercalar.

Sistema de muro cortina en que se utilizán perfiles con puente térmico para el fabrico de las hojas de sección reducida, con una aba que retiene el vidrio, siendo fijadas mecanicamente a la estructura del aluminio con fijadores.

Apertura proyetante realizada por intermedio de compases en acero inox con una resistencia de 180kg. Tanto las hojas fijas como las proyectantes son ejecutadas con el mismo perfil perimetral, tornando así imperceptible su distinción desde el exterior.

Acristalamiento desde 10mm hasta 40mm.

Incluye un sistema perimetral minimalista para fijos o con proyectante oculta.

Perfiles de Alumínio

Los perfiles de alumínio son extrudidos en la liga de alumínio 6060 para arquitectura de acuerdo con norma NP EN 12020-02.

Perfiles con puente térmico obtenida por inserción de varillas isolantes de poliamida reforzadas con 25% de fibria de vidrio.

Estructura

• Montantes e travesaños de 45mm con varias envergaduras desde 15mm hasta 250mm para corresponder a las inércias de dimensionamento de cada proyecto.

• Ligación montante/travesaño a través de uniones con corte recto de los perfiles sin mecanización.

• Los montantes y travesaños presentam canales de drenaje y ventilación que garantizan juntamente con un sistema de juntas em EPDM, una excelente estanquidad y permeabilidad.

• Los montantes son fixados a la estructura principal a través de piezas dimensionadas para lo efecto.

• Posibilidad de travesaños obliquas hasta 45º.
