APi
85mm
Características del sistema
Sistema practicable con rotura térmica y de elevado rendimiento térmico y acústico.
El sistema APi posibilita la ejecución de 3 versiones de carpinteria:
• Linea recta;
• Linea curva;
• Linea oval.
El sistema APi permite la aplicación de vidrios dobles u triples de alto rendimiento por forma a responder a los requisitos de aislamento térmico y acústico.
Con un ótimo aislamiento térmico aliado a la aplicación de un inovador producto llamado por ThermoProfile, el Sistema APi proporciona elevadas prestaciones de confor y de economia energetica.

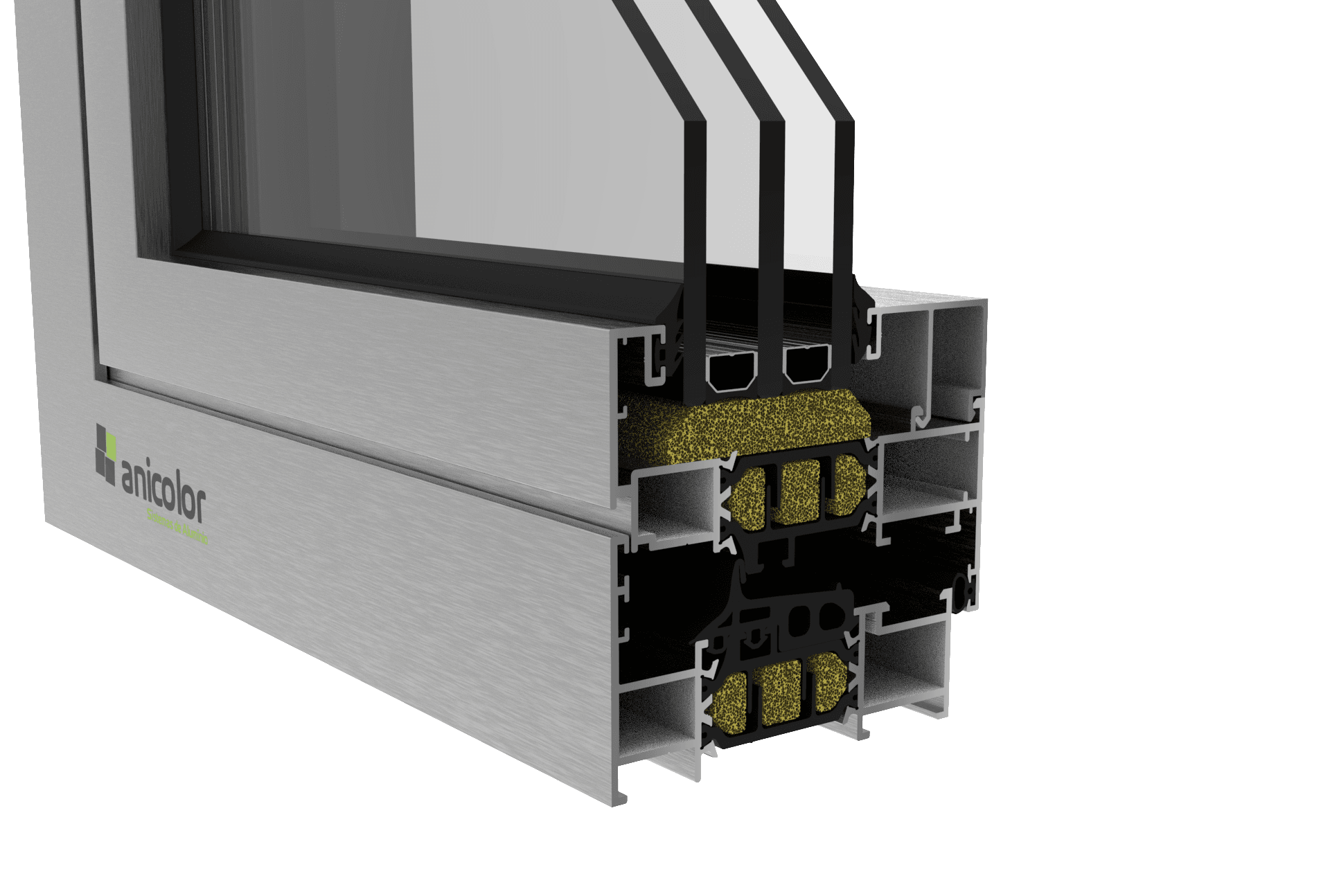

Perfiles de aluminio
• Los perfiles de aluminio son extruidos en alleación de aluminio 6060 para arquitectura de acuerdo com la norma NP EN 12020-02.
• Rotura térmica obtenida por inserción de varillas aislantes de políamida tipo ómega de 39 mm reforzadas con 25% de fibra de vidrio.
• Espessor medio de los perfiles de aluminio de 1.7 mm.
Marcos • Profundidad de los marcos de 85 mm con triple camara; • Perfiles con rotura térmica con varillas de políamida tipo ómega de 39 mm; • Marcos com doble escuadra de rápido apriete y escuadras de alineamiento para montaje a englete; • Travesaños con doble unión para un apriete más eficaz; • Marcos rústicos; • Marcos con enganche exterior y interior para aplicación de solape de 30, 50 u 80 mm;
Hojas • Profundidad de las hojas de 93 mm con triple camara; • Hojas con rotura térmica con varillas de poliamida tipo ómega de 39mm; • Hojas con doble escuadra de rapido apriete y escuadras de alineamiento para montaje a englete; • Perfil inversor con agujero para una mejor aplicación del tope inversor.
Dimensionamiento y maniobrabilidad • Dimensiones mínimas - máximas de hoja: 457 mm - 1700 mm (L); 457 mm - 3000 mm (H); • Peso máximo para ventanas u puertas de paso con oscilobatiente hasta 170 Kg; • Peso máximo para puertas de entrada hasta 170 Kg/hoja; • Possibilidades de apertura: fijo, practicable interior 1 u 2 hojas con ó sin oscilobatiente, practicable exterior, abatible, proyectante, plegable y oscilo-paralela; • Solución de perfil para puertas peatonales u de paso de apertura interior u exterior según norma PMR (personas con mobilidad reducida); • Acristalamiento para vidrio doble u triple desde 24 mm hasta 70 mm; • Estanqueidad asegurada mientras doble juntas en EPDM (interior y central), com junta central termo aislante de bimaterial.
Ensayos • Sistema certificado por laboratório notificado para Ensayos Tipo Inicial (ITT) de acuerdo con la norma de producto EN 14351-1 para efectos de Marcado CE.
Categorias alcanzadas en los ensayos del sistema APi tipologia ventana:
• Permeabilidad al aire: Clase 4 (norma de ensayo EN 1026)
• Estanqueidad al agua: Clase E1500 (norma de ensayo EN 1027)
• Resistência ao vento: Clase C5 (norma de ensayo EN 12211)
Categorias alcanzadas en los ensayos del sistema APi tipologia puerta de sacada:
• Permeabilidad al aire: Classe 4 (norma de ensayo EN 1026)
• Estanqueidad al agua: Classe 9A (norma de ensayo EN 1027)
• Resistência ao vento: Classe C4 (norma de ensayo EN 12211)
Categorias alcanzadas en los ensayos del sistema APi tipologia puerta de entrada:
• Permeabilidad al aire: Classe 4 (norma de ensayo EN 1026)
• Estanqueidad al agua: Classe E1050 (norma de ensayo EN 1027)
• Resistência ao vento: Classe C4 (norma de ensayo EN 12211)
Coeficiente de trasmisión térmica de hueco de 2 hojas con 1.20 m x 1.50 m con vidrio Ug = 0.5 W/m2K, con intercalar efecto "Warm Edge": • Uw = 0.93 W/m2K
Coeficiente de atenuación acústica de hueco de 2 hojas: • Rw (C ; Ctr) = 38 dB (-2, -6)
Áreas de aplicación de acuerdo con RCCTE (en función de Ug): I1, I2, I3, V1, V2, V3
