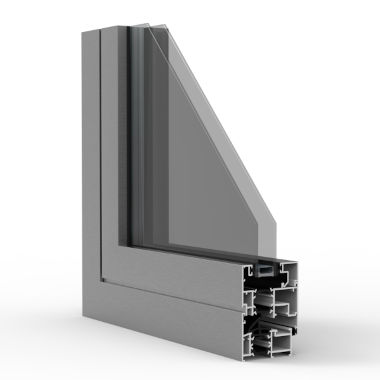

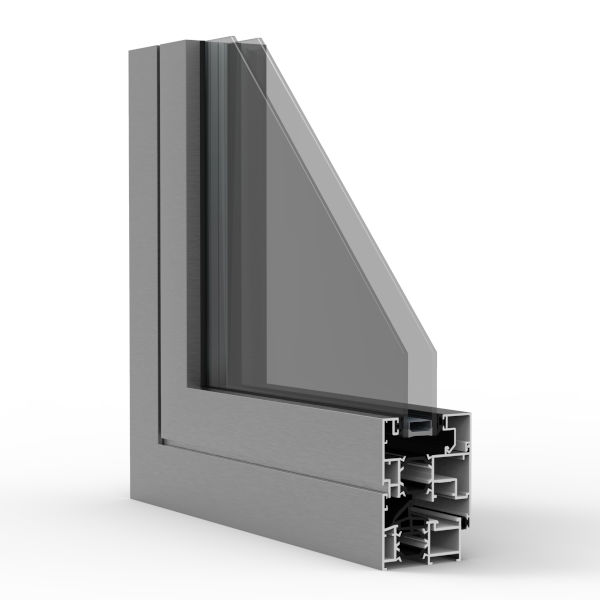

Sistema ARi Canal 16
Sistema de batente com RPT - 60 mm

Características do sistema

O sistema ARi Canal 16 está desenhado com câmara de 16 mm para permitir a aplicação de ferragens especiais com afinação tridimensional para uma maior eficiência em termos de rendimento, desempenho e segurança.

O sistema ARi Canal 16 possibilita a execução de 2 versões de caixilharia:
• Linha recta;
• Linha rústica.

O sistema ARi Canal 16 permite a aplicação de vidros duplos ou triplos de alto rendimento de modo a responder aos requisitos de isolamento térmico e acústico, de acordo com a directiva nº 2010/31/EU.

Com um ótimo isolamento térmico aliado à aplicação de um inovador produto designado por ThermoProfile, o Sistema ARi Canal 16 proporciona elevadas prestações de conforto e de economia energética.

Perfis de alumínio
• Perfis com rotura térmica obtida por inserção de varetas isolantes de políamida tipo ómega de 15 e 24 mm reforçadas com 25% de fibra de vidro;
• Espessura média dos perfis de alumínio de 1,7 mm.

Aros fixos
• Profundidade dos aros fixos de 60 mm com tripla câmara;
• Perfis com rotura térmica obtida através de varetas de políamida tipo ómega de 24 mm;
• Aros fixos com duplo esquadro de aperto rápido e esquadros de alinhamento para montagem a meia esquadria;
• Aros fixos para a versão rústica;
• Aros fixos com clip exterior e remate directo de 25 mm ou 45 mm;
• Aros fixos com clip exterior e interior para aplicação de remate de 30, 50, 65 ou 80 mm.

Aros móveis
• Profundidade dos aros móveis de 68 mm com tripla câmara;
• Aros móveis com rotura térmica, obtida através de varetas de políamida tipo ómega de 24 mm;
• Folhas com duplo esquadro de aperto rápido e esquadros de alinhamento para montagem a meia esquadria;
• Perfil inversor com olhal para uma melhor aplicação do topo inversor;
• Aro móvel porta especial para portas de entrada, folha oculta, com um processo inovador de aplicação do painel substituível.

Dimensionamento e manobralidade
• Dimensões mínimas - máximas de folha: 391 mm - 1640 mm (L); 520 mm - 2840 mm (H);
• Peso máximo para janelas ou portas de sacada com oscilobatente até 130 Kg;
• Peso máximo para portas de entrada até 150 Kg/folha;
• Possibilidades de abertura: fixo, abertura interior 1 ou 2 folhas com ou sem oscilo-batente, abertura exterior, basculante, harmónio e oscilo-paralela;
• Enchimento para vidro duplo ou triplo de 20 mm a 46 mm;
• Três tipos de ferragens especiais para canal 16 com uma afinação tridimensional rápida e cómoda e com um tratamento superficial de alta qualidade: ferragens UniJet C, UniJet D e UniJet CC Oculta;
• Estanquidade assegurada através de juntas em EPDM (interior e central);
• Opção com junta exterior no aro fixo.

Performances
• Sistema certificado por laboratório notificado para Ensaios Tipo Inicial (ITT) de acordo com a norma de produto EN 14351-1:2006+A2:2019 para efeitos de Marcação CE.


Categorias alcançadas na avaliação do sistema ARi Canal 16:
• Permeabilidade ao ar: Classe 4 (normas de ensaio EN 10207 e EN 1206)
• Estanquidade à água: Classe E2100 (normas de ensaio EN 12208 e EN 1027)
• Resistência ao vento: Classe C5 (normas de ensaio EN 12210 e EN 12211)

Coeficiente de transmissão térmica de vão de 2 folhas, Sistema ARi Canal 16, com 1.20m x 1.50m com vidro triplo Ug = 0.5 W/m2K com intercalar efeito "Warm Edge":
• Uw = 1.30 W/m2K

Coeficiente de atenuação acústica de vão de 2 folhas Sistema ARi canal 16 com 1,20 m x 1,50m:
• Rw (C; Ctr) = 42 dB (-1; -4)

Zonas de aplicação segundo os regulamentos REH e RECS (em função do valor Ug): I1, I2, I3, V1, V2, V3.
