ATi
55mm
Características do sistema
Sistema de batente com rotura térmica e de elevadas prestações térmicas e acústicas.
O sistema ATi possibilita a execução de 4 versões de caixilharia:
• Linha reta;
• Linha curva;
• Linha tradição;
• Linha oval.
O sistema ATi permite a aplicação de vidros duplos de alto rendimento de modo a responder às exigências de isolamento térmico e acústico.

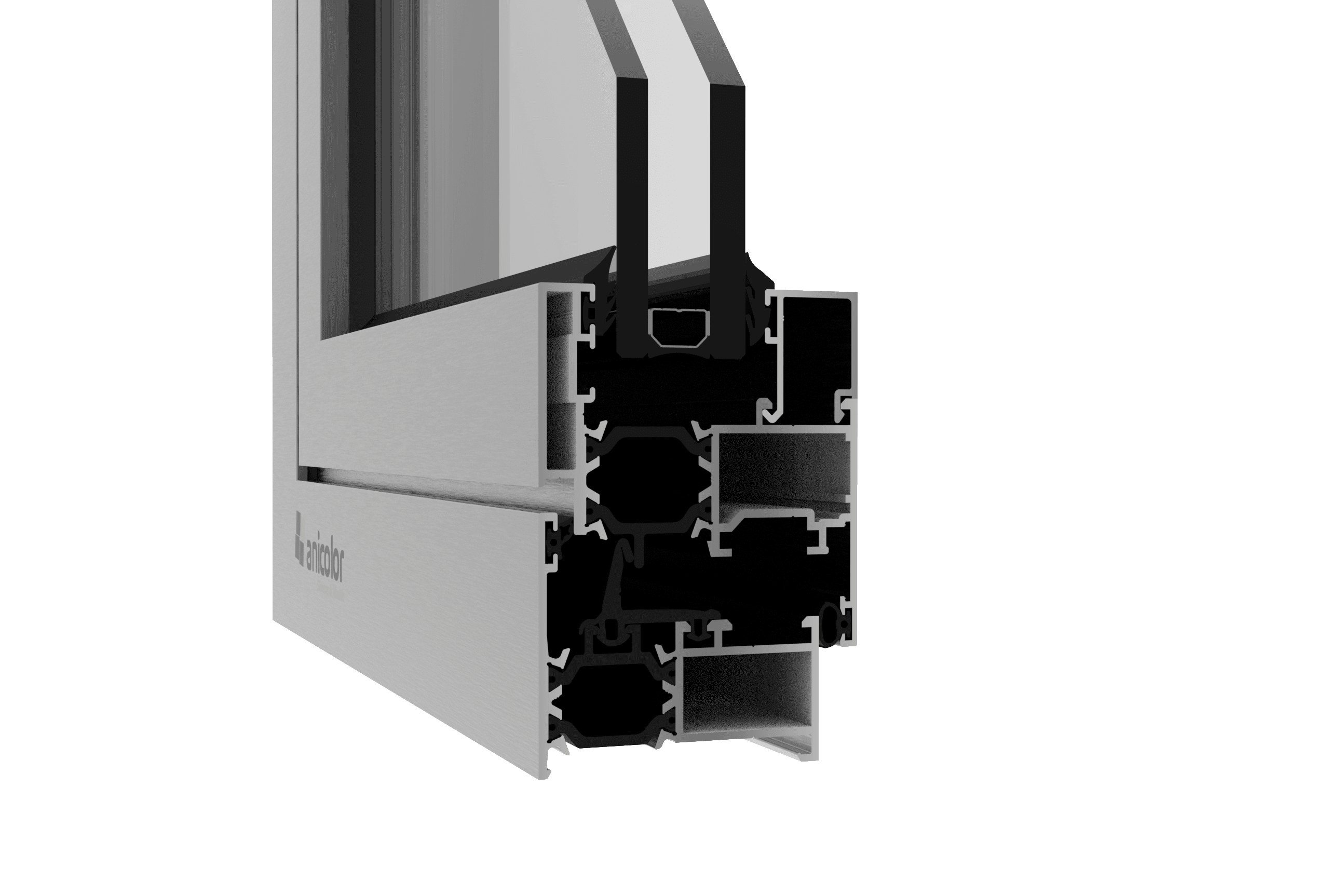

Perfis de alumínio
• Os perfis de alumínio são extrudidos na liga de alumínio 6060 para arquitetura de acordo com norma NP EN 12020-02.
• Perfis com rotura térmica obtida por inserção de varetas isolantes de poliamida tipo ómega de 24 mm reforçadas com 25% de fibra de vidro.
• Espessura média dos perfis de alumínio de 1.5 mm para janelas e de 1.7 mm para portas;
Aros fixos
• Seção dos aros fixos de 55 mm ou 80 mm;
• Aros fixos com esquadro para montagem a meia esquadria;
• Aros fixos tradicionais para mercado interno;
• Aros fixos com clip exterior e aba de remate direta de 25 mm ou 45 mm para o mercado francês;
• Aros fixos com clip exterior e interior para aplicação de remate de 30 mm para o mercado francês.
Aros móveis
• Seção dos aros móveis de 63 mm;
• Enchimento para vidro simples ou duplo de 4 mm a 47 mm;
• Aros móveis de linha reta, curva, tradição ou oval (sem bite);
• Aros móveis com esquadro para montagem a meia esquadria;
• Perfil inversor de linha recta.
Dimensionamento e manobralidade
• Dimensões mínimas - máximas de folha: 400 mm - 1500 mm (L); 400 mm - 2700 mm (H);
• Possibilidades de abertura: fixo, batente interior 1 ou 2 folhas com oscilo-batente, exterior, basculante, projetante, harmónio e oscilo-paralela;
• Estanquidade assegurada através de juntas triplas em EPDM.
Performances • Sistema certificado por laboratório notificado para Ensaios Tipo Inicial (ITT) de acordo com a norma de produto EN 14351-1 para efeitos de Marcação CE.
Categorias alcançadas na avaliação do sistema ATi tipologia janela:
• Permeabilidade ao ar: Classe 4 (norma de ensaio EN 1026)
• Estanquidade à água: Classe 9A (norma de ensaio EN 1027)
• Resistência ao vento: Classe C5 (norma de ensaio EN 12211)
Categorias alcançadas na avaliação do sistema ATi tipologia porta:
• Permeabilidade ao ar: Classe 4 (norma de ensaio EN 1026)
• Estanquidade à água: Classe E750 (norma de ensaio EN 1027)
• Resistência ao vento: Classe C2 (norma de ensaio EN 12211)
• Resistência à torção estática: Apto 350N (norma de ensaio EN 14609)
Coeficiente de transmissão térmica de vão de 2 folhas com 1.20 m x 1.50 m com vidro Ug = 0.7 W/m2K, com intercalar efeito "Warm Edge":
• Uw = 1,57 (W/m2.K)
Coeficiente de atenuação acústica de vão de 2 folhas com vidro 4/14 (gás árgon)/6:
• Rw (C; Ctr) = 34 dB (-1; -4)
Zonas de aplicação segundo RCCTE (em função do valor Ug): I1, I2, I3, V1, V2, V3;
