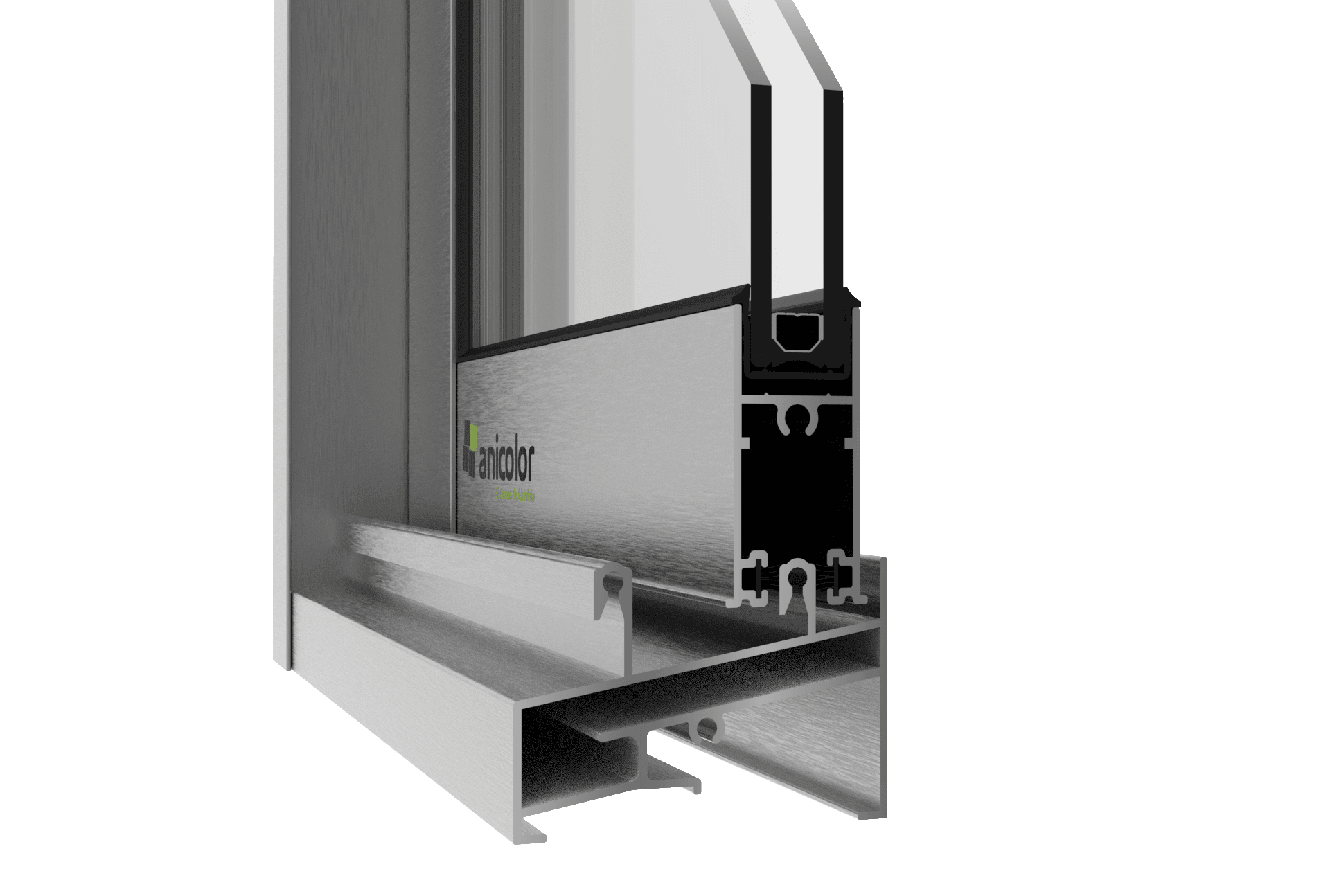

CL / CL Plus

70mm

Características do sistema

Sistemas de alumínio para execução de vãos de correr ou janelas duplas.

Perfis de alumínio

• Os perfis de alumínio são extrudidos na liga de alumínio 6060 para arquitetura de acordo com norma NP EN 12020-02.

Aros fixos

• Seção do aro fixo de 2 guias de 70 mm para montagem a corte reto;

• Seção do aro fixo janela dupla de 196 mm para montagem a corte reto.

Aros móveis

• Seção dos aros móveis de 28 mm com montagem a corte reto;

• Enchimento de 4 mm a 18 mm;

• Estanquidade assegurada através de pelúcia tipo Fin-Seal.

Dimensionamento e manobralidade

• Peso máximo de 80 kg por folha (com 2 rolamentos duplos);

• Possibilidades de abertura: 2, 3 e 4 folhas, com folhas móveis e/ou fixas;

• Rolamento duplo com regulação.

Performances

• Sistema certificado por laboratório notificado para Ensaios Tipo Inicial (ITT) de acordo com a norma de produto EN 14351-1 para efeitos de Marcação CE.

Categorias alcançadas na avaliação do sistema CL Plus tipologia janela:

• Permeabilidade ao ar: Classe 3 (norma de ensaio EN 1026)

• Estanquidade à água: Classe 4A (norma de ensaio EN 1027)

• Resistência ao vento: Classe B2 (norma de ensaio EN 12211)

Categorias alcançadas na avaliação do sistema CL tipologia janela:

• Permeabilidade ao ar: Classe 3 (norma de ensaio EN 1026)

• Estanquidade à água: Classe 7A (norma de ensaio EN 1027)

• Resistência ao vento: Classe C3 (norma de ensaio EN 12211)

Categorias alcançadas na avaliação do sistema CL tipologia porta:

• Permeabilidade ao ar: Classe 3 (norma de ensaio EN 1026)

• Estanquidade à água: Classe 7A (norma de ensaio EN 1027)

• Resistência ao vento: Classe B2 (norma de ensaio EN 12211)

Coeficiente de transmissão térmica de vão de 2 folhas com 1.80 m x 2.20m com vidro Ug = 1.8 W/m2K com intercalar efeito "Warm Edge":

• Uw = 2,98 (W/m2.K)

Coeficiente de atenuação acústica de vão de 2 folhas com vidro 4/10/4 acústico:

• Rw (C; Ctr) = 28 dB (-1; -1)

Zonas de aplicação segundo RCCTE (em função do valor Ug): I1, I2, I3, V1, V2, V3;
