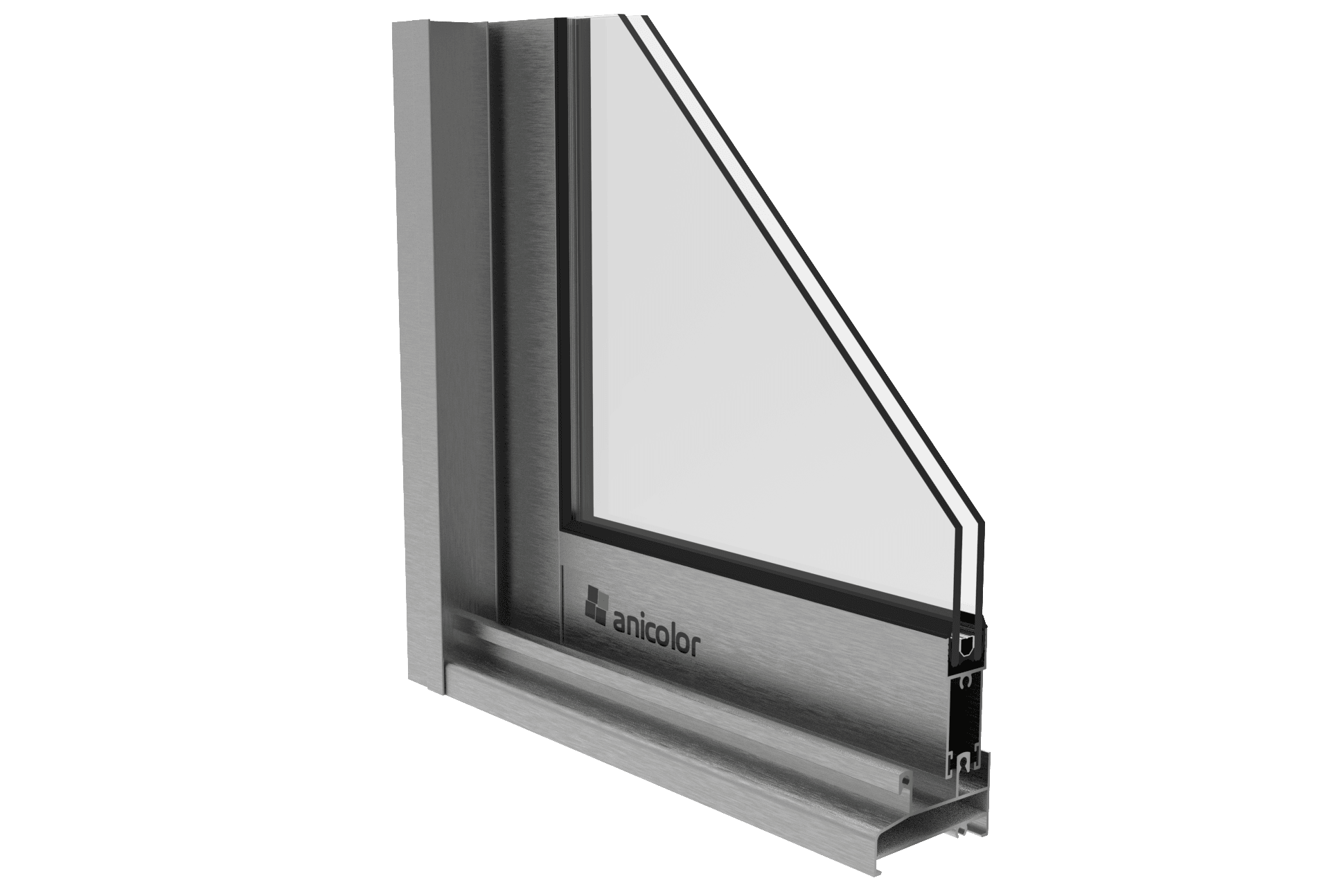

CM

60mm

Características do sistema

Sistemas de alumínio para execução de vãos de correr ou vãos de correr com janela dupla.

Perfis de alumínio
• Os perfis de alumínio são extrudidos na liga de alumínio 6060 para arquitetura de acordo com norma NP EN 12020-02.

Aros fixos
• Seção do aro fixo de 2 guias de 60 mm para montagem a corte reto;
• Seção do aro fixo de 3 guias de 90 mm para montagem a corte reto;
• Seção do aro fixo janela dupla de 176.5 mm para montagem a corte reto.

Aros móveis
• Seção dos aros móveis de 22 mm com montagem a corte reto;
• Enchimento de 4 mm a 16 mm;
• Estanquidade assegurada através de pelúcia tipo Fin-Seal.

Dimensionamento e manobralidade
• Peso máximo 80 kg por folha (com 2 rolamentos duplos);
• Possibilidades de abertura: 1, 2, 3, 4 e 6 folhas, com folhas móveis e/ou fixas;
• Rolamento duplo com regulação.

Performances
• Sistema certificado por laboratório notificado para Ensaios Tipo Inicial (ITT) de acordo com a norma de produto EN 14351-1 para efeitos de Marcação CE.

Categorias alcançadas na avaliação do sistema CM:
• Permeabilidade ao ar: Classe 3 (norma de ensaio EN 1026)
• Estanquidade à água: Classe 6A (norma de ensaio EN 1027)
• Resistência ao vento: Classe C1 (norma de ensaio EN 12211)

Coeficiente de transmissão térmica de vão de 2 folhas com 1.60 m x 2.00 m com vidro Ug = 2.1 W/m2K:
• Uw = 3,32 (W/m2.K)

Coeficiente de atenuação acústica de vão de 2 folhas com vidro 4/8/4:
• Rw (C; Ctr) = 28 dB (-1; -1)

Zonas de aplicação segundo RCCTE (em função do valor Ug): I1, I2, I3, V1, V2, V3;
