FX Estrutural
Caractéristiques du Système
FX est un système de façade minimaliste de dernière génération composé d'un ensemble de profilés et d'accessoires avec une section visible de 45 mm à l'intérieur et à l'extérieur, permettant la réalisation de diverses structures selon les dernières tendances architecturales, toujours avec la plus grande fiabilité et performance.
Le système FX permet la réalisation de 5 versions structurelles:
• FX Mur Inversé;
• FX Couverture Elliptique;
• FX Semi-Structurel ;
• FX Structurel;
• FX Intercalaire.

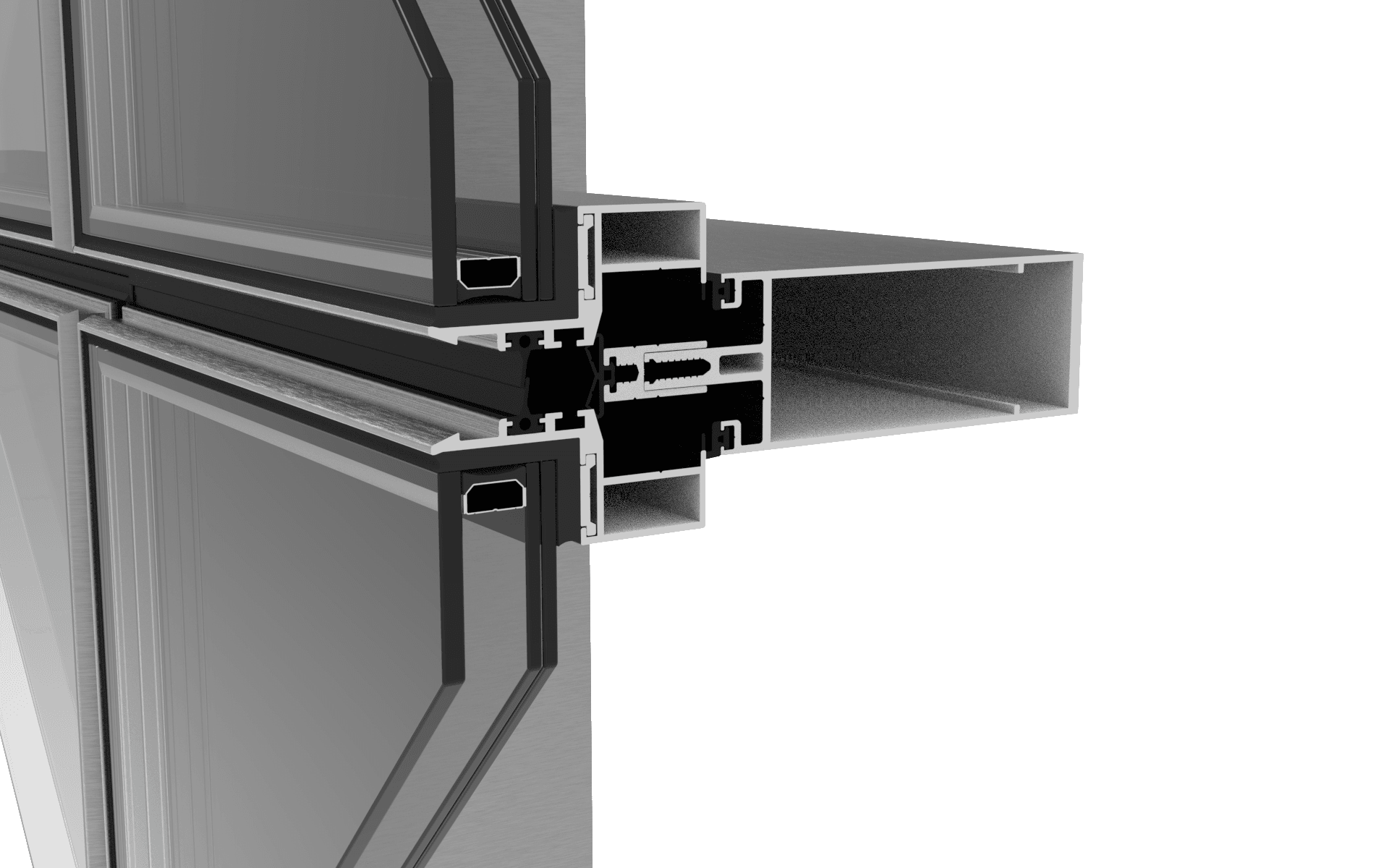

Dans cette typologie du système FX, la pose des vitres s'effectue au moyen de châssis dans lesquels est placé un profil spécialement anodisé pour permettre le collage de silicone structurel, offrant ainsi un effet de type verre collé extérieur.
L'ouverture projetante est réalisée par l'intermédiaire de compas en acier inoxydable avec une résistance de 180 kg. Les vantaux fixes et projetants sont exécutés avec le même profil périmétrique, rendant ainsi leur distinction imperceptible de l'extérieur.
La barre qui reçoit le collage pour le verre doit posséder une anodisation spéciale (>20 µm), nécessaire pour garantir un collage parfait du verre avec du silicone structurel.
Profilés en Aluminium
Les profilés en aluminium sont extrudés en alliage d'aluminium 6060 pour l'architecture selon la norme NP EN 12020-02.
Profilés avec rupture thermique obtenue par insertion de tiges isolantes en polyamide renforcées de 25 % de fibre de verre.
Structure
• Montants et traverses de 45 mm avec diverses portées de 15 mm à 250 mm pour répondre aux inerties de dimensionnement de chaque projet.
• Liaison montant/traverse par des unions avec coupe droite des profilés sans usinage.
• Les montants et traverses présentent des canaux de drainage et de ventilation qui, associés à un système de joints en EPDM, garantissent une excellente étanchéité et perméabilité.
• Les montants sont fixés à la structure principale par des pièces dimensionnées à cet effet.
• Possibilité de traverses obliques jusqu'à 45°.
