AJi Feuille Cachée

70mm

Caractéristiques du système

Système à battant avec rupture thermique et haute performance thermique et acoustique.

Le système AJi Feuille Cachée Canal Européen permet l'application de doubles vitrages haute performance pour répondre aux exigences d'isolation thermique et acoustique.

Avec une excellente isolation thermique associée à l'application d'un produit innovant appelé ThermoProfile, le système AJi Feuille Cachée Canal Européen offre des niveaux élevés de confort et d'efficacité énergétique.

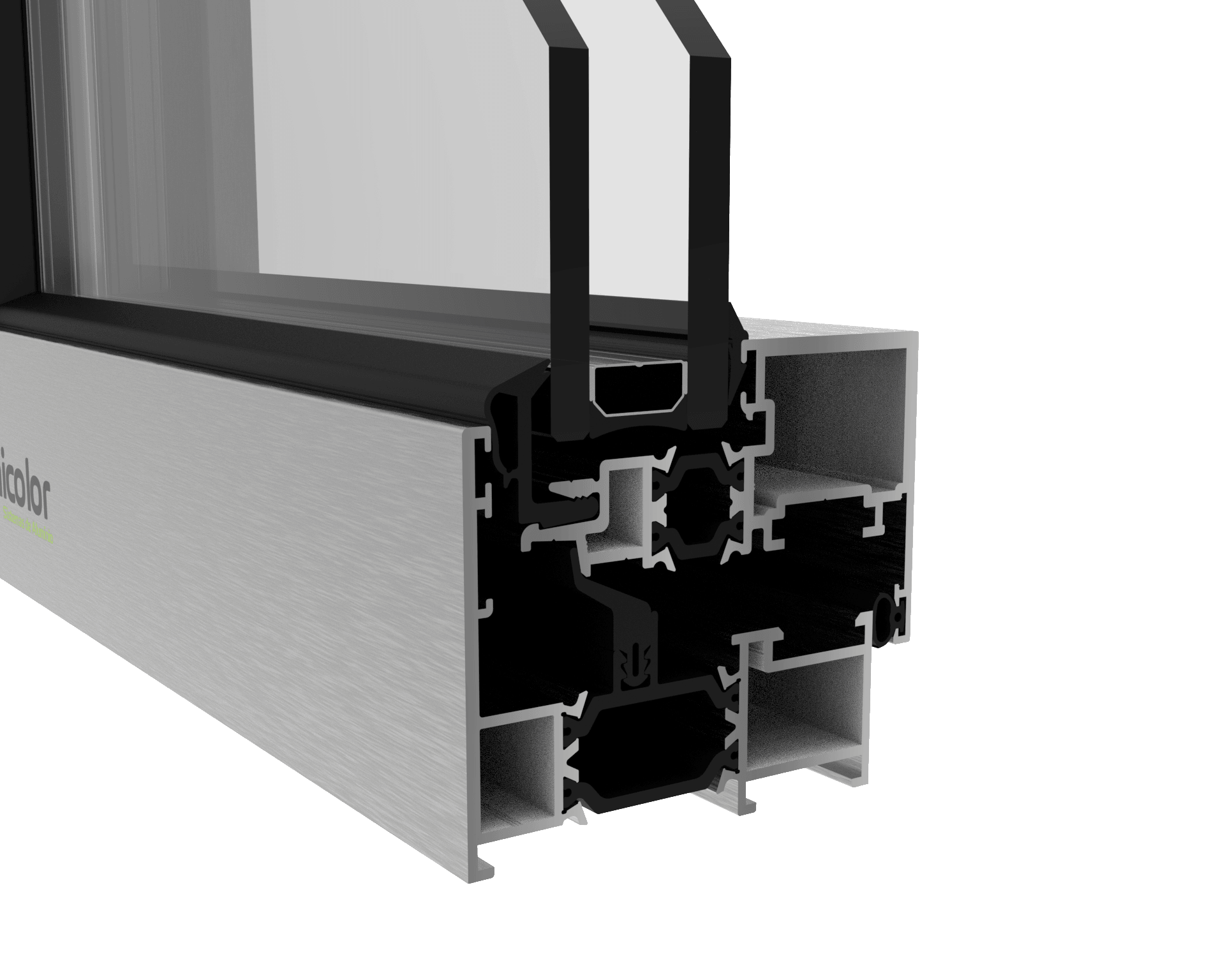

Profilés en aluminium

Profilés avec rupture thermique obtenue par insertion de barres isolantes en polyamide de type oméga de 30 mm et 16 mm renforcées avec 25 % de fibre de verre.

Épaisseur moyenne des profilés en aluminium: 1,7 mm.

Cadres fixes

Profondeur des cadres fixes: 70 mm avec triple chambre;

Profilés avec rupture thermique obtenue par des barres en polyamide de type oméga de 30 mm;

Cadres fixes avec double cadre de serrage rapide et cadres d'alignement pour montage à mi-cadre;

Traverses avec double joint pour un serrage plus efficace;

Cadres fixes avec clip extérieur et finition de 25 mm ou 45 mm;

Cadres fixes avec clip extérieur et intérieur pour application de finition de 30 mm, 50 mm ou 80 mm;

Cadres mobiles

Profondeur des cadres mobiles: 78 mm avec triple chambre;

Cadres mobiles avec rupture thermique obtenue par des barres en polyamide de type oméga de 16 mm;

Feuilles avec double cadre de serrage rapide et cadres d'alignement pour montage à mi-cadre;

Profil inverseur avec œillets pour une meilleure application du haut inverseur.

Dimensionnement et maniabilité

Dimensions minimales - maximales de la feuille AJi Feuille Cachée Canal Européen: 340 mm - 1200 mm (L); 340 mm - 2500 mm (H);

Poids maximal pour fenêtres ou portes à oscillo-battant: jusqu'à 170 kg;

Possibilités d'ouverture: fixe, ouverture intérieure 1 ou 2 feuilles avec ou sans oscillo-battant, basculant et oscillo-parallèle;

Remplissage pour double vitrage de 25 mm à 30 mm;

Étanchéité assurée par des joints en EPDM (intérieur et central).

Permet l'ouverture avec micro-ventilation.

Performances

Système certifié par un laboratoire accrédité, notifié pour les Essais Initiaux de Type (ITT) selon la norme de produit EN 14351-1:2006+A1:2011 aux fins de marquage CE.
