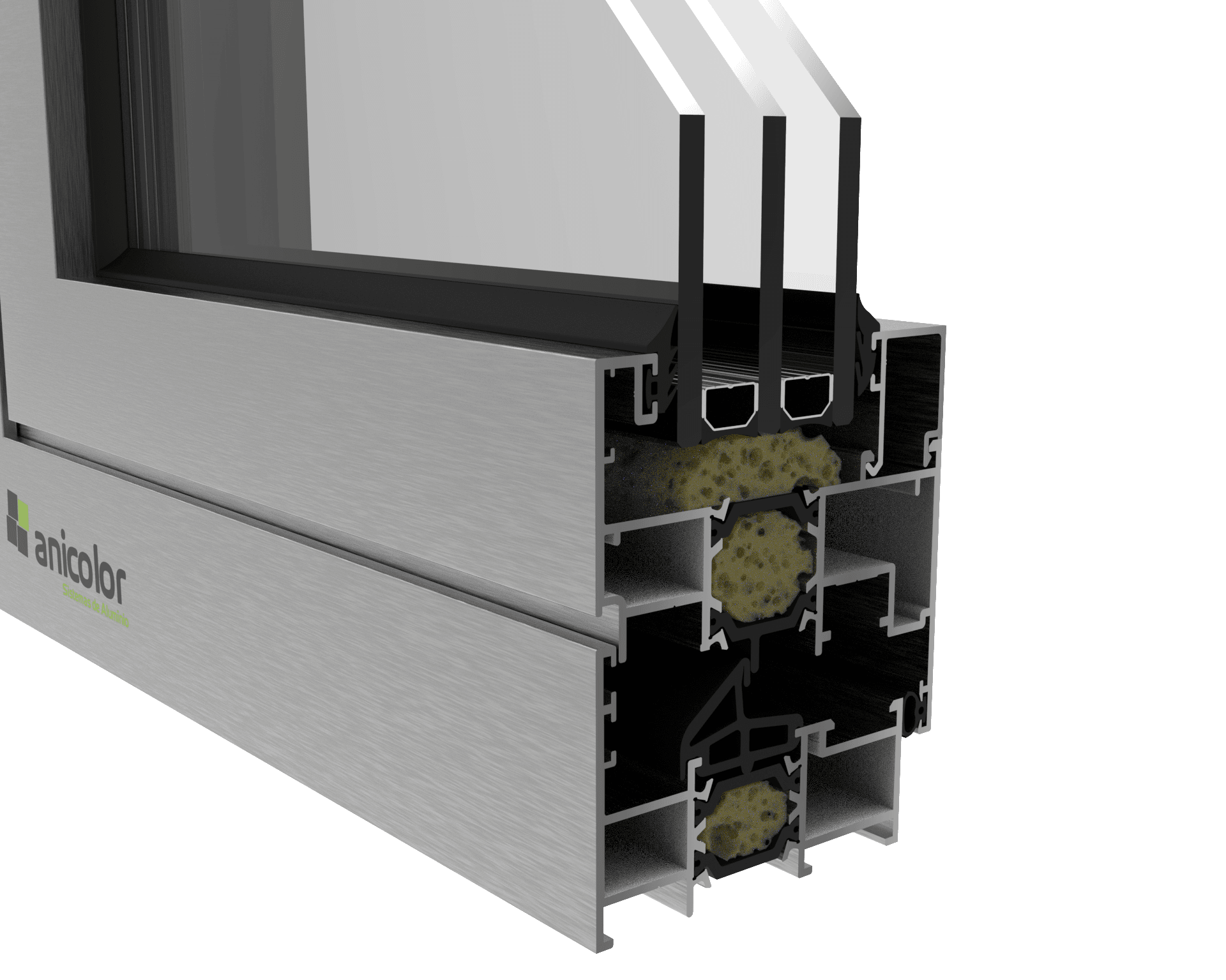

AJi Chambre 16

70mm

Caractéristiques du système

Système d’ouverture avec rupture thermique et d’hautes prestations thermique et acoustiques.

Le système AJi chambre 16 a été conçu avec chambre de 16 mm pour permettre l’application de quincaillerie spécial avec afination tridimensionnel pour une plus grande efficacité en terms de performance, et sécurité.

Le système AJi chambre 16 permet l’exécution de 5 versions de cadres:
• Ligne droit;
• Ligne courbe;
• Ligne ovale;
• Ligne ouvrant caché;
• Ligne ouvrant caché ventilé.

Le système AJi Chambre 16 permet l’application de verres doubles ou triples d’haut performances afin de répondre aux exigences d’isolation thermique et acoustique d’accord avec la directif nº2010/31/EU.

Profils d’aluminium
• Les profils d’aluminium sont extrudées dans l’alliage d’aluminium 6060 pour architecture d’accord la norme NP EN 12020-02.
• Les profils avec rupture thermique sont obtenus par insertion de baguettes isolants de polyamide type oméga de 18 mm, 24 mm u 30 mm, renforcées avec 25% de fibre de verre.
• Épaisseur moyenne des profils d’aluminium de 1.7 mm.

Profils dormants
• Section du profilé dormants de 70 mm avec triple chambre;
• Profils rupture thermique avec baguettes isolants de polyamide de 24 mm u 30 mm type oméga;
• Profils dormants avec double équerres de serrage rapide et équerres d’alignement pour le assemblage à onglets;
• Traverse avec double union pour une prise en main plus efficace;
• Profils dormants avec système d´attache clip extérieur finition onglet de de 25 mm ou 45 mm;
• Profils dormants avec système d´attache clip extérieur et intérieur, pour finition de 30, 50 ou 80 mm;
• Dormant de connexion au système coulissant avec rupture thermique CW.

Ouvrants
• Section des ouvrants de 78 mm avec triple chambre;
• Profils de rupture thermique avec baguettes isolants de polyamide de 18 u 24 mm type oméga;
• Profils ouvrants avec double équerres de serrage rapide et équerres d’alignement pour le assemblage à onglets;
• Profil inverseur avec broderie anglaise pour une meilleure application du dessus inverseur.

Dimensionnement et manoeuvrabilité
• Dimensions minimales - maximales de feuille 391 mm - 1640 mm (L); 520 mm - 2840 mm (H);
• Poids maximum pour fenêtres ou portes de tirée avec battantes 160 Kg par vantaux;
• Poids maximum pour des portes 160 Kg par vantaux;
• En remplissant pour le verre double ou triple 20 mm - 55 mm pour le système AJi Chambre 16 mm;
• En remplissant pour le verre extérieur double ou triple 24 mm - 30 mm pour les systèmes AJi Chambre 16 – Ouvrant Caché et verre intérieur jusqu’à 8mm pour la solution ouvrant caché ventilé;
• Étanchéité a l’eau sûr à travers de joints en EPDM (intérieur et central) pour le système AJi Chambre 16;
• Étanchéité a l’eau sûr à travers de joints en EPDM (extérieur et intérieur avec la option de central) pour le système AJi Chambre 16 Ouvrant Caché.

Performances
• Système certifié par laboratoire notifiée pour essaye tipe initial (ITT) d’accord la norme de produit EN 14351-1 :2006+A1 :2011 pour effets de Marquage CE.
