Kristal

Caractéristiques du système

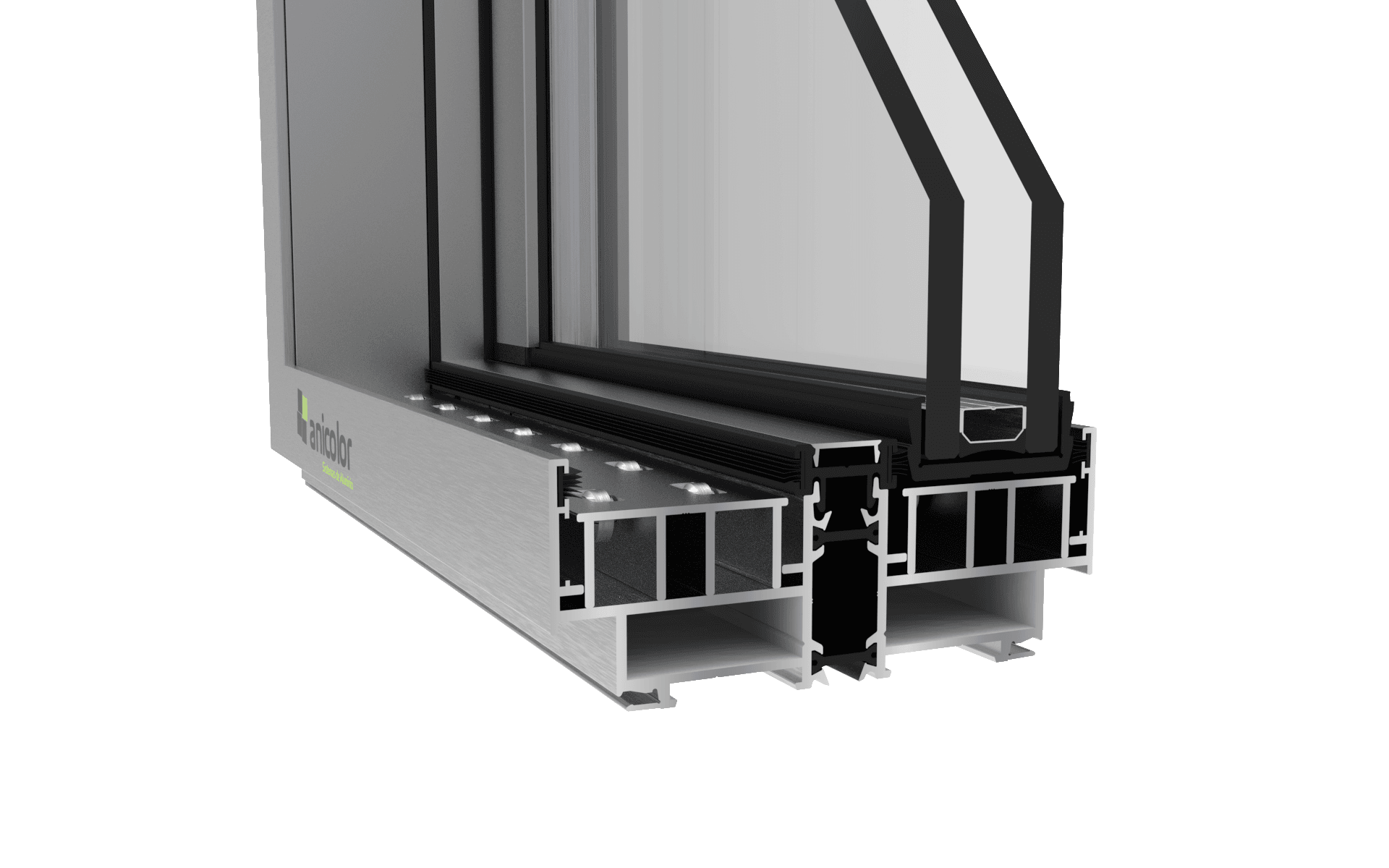

Système en aluminium à rupture de pont thermique destiné à réaliser des baies coulissantes de conception minimaliste.

Profilés en aluminium

• Les profilés en aluminium sont extrudés en alliage d’aluminium 6060 pour l’architecture, conformément à la norme NP EN 12020-02.

• Profilés à rupture de pont thermique obtenue par insertion de barrettes isolantes en polyamide 6.6, renforcées à 25 % de fibre de verre, de 14,6 mm sur les cadres fixes et de 18 mm sur les cadres mobiles.

• Épaisseur moyenne des profilés en aluminium : 2,0 mm.

Cadres fixes

• Section du cadre fixe périphérique de 120 mm avec double rail pour montage à onglet ;

• Possibilité d’application de profilés de finition intérieurs ou extérieurs ;

• Profil de guidage inférieur en aluminium avec doubles roulements haute performance en acier inoxydable 316.

Cadres mobiles

• Section des cadres mobiles à très faible largeur de vue, avec coupe droite et montage par clippage ;

• Double vitrage isolant avec scellement secondaire en silicone, d’une épaisseur totale de 32,4 mm à 32,8 mm, composé de vitrages extérieurs trempés ou durcis thermiquement et de vitrages intérieurs feuilletés durcis thermiquement ou trempés ;

• Rail en polymère collé sur tout le périmètre du vitrage isolant avec du silicone structurel noir ;

• Silicones structurels recommandés : Dow Corning 791 noir ou Sikasil SG20 noir ;

• Cadres mobiles renforcés de ligne contemporaine pour des dimensions importantes.

Dimensionnement et maniabilité

• Dimensions minimales – maximales du vantail : 300 mm – 3000 mm (L) ; 500 mm – 3000 mm (H) ;

• Poids maximal de 300 kg par vantail ;

• Configurations à 2, 3 ou 4 vantaux mobiles et/ou fixes ;

• Possibilité d’ouverture en angle ;

• Système coulissant de conception minimaliste, avec déplacement des vantaux sur le profilé en aluminium au moyen de roulements haute performance en acier inoxydable, permettant une ouverture aisée de la baie, même avec des configurations extrêmes en termes de poids ou de dimensions ;

• Configurations de baies offrant plus de 95 % de luminosité ;

• Perméabilité à l’air et étanchéité à l’eau assurées par une brosse d’étanchéité de dernière génération et un joint en EPDM de qualité marine ;

• Quincaillerie multipoints avec plusieurs points de verrouillage, facile à installer et à régler ;

• Quincaillerie multipoints avec micro-ventilation intégrée à tous les points de verrouillage ;

• Poignée spécifique facilitant les manœuvres d’ouverture et de fermeture de la baie ;

• Option de poignée à clé permettant l’ouverture de la baie depuis l’extérieur.

Performances

• Système certifié par un laboratoire notifié pour les Essais de Type Initial (ITT), conformément à la norme produit EN 14351-1, aux fins du marquage CE.
