Sistema ARi

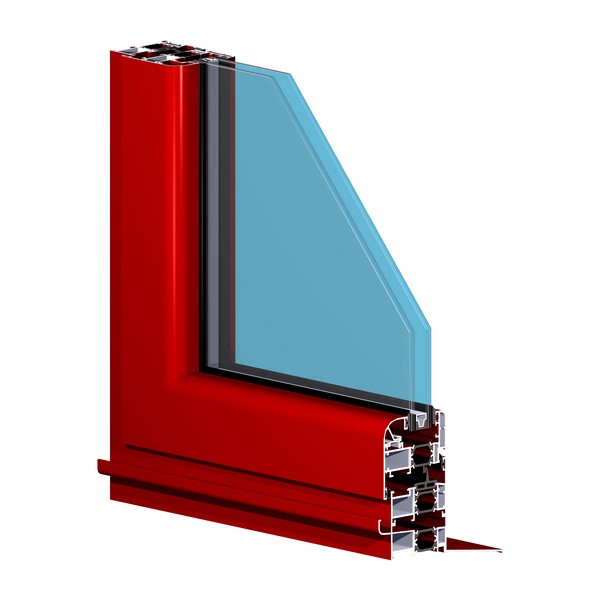

Sistema de batente com RPT - 60 mm

Características do sistema

Sistema de batente com rotura térmica e de elevadas prestações térmicas e acústicas.

O sistema ARi possibilita a execução de 5 versões de caixilharia:
• Linha reta;
• Linha curva;
• Linha tradição;
• Linha oval;
• Linha oculta.

O sistema ARi permite a aplicação de vidros duplos ou triplos de alto rendimento de modo a responder às exigências de isolamento térmico e acústico.

A versão ARi Folha Oculta permite a ocultação do aro móvel.

Perfis de alumínio
• Os perfis de alumínio são extrudidos na liga de alumínio 6060 para arquitetura de acordo com norma NP EN 12020-02.
• Rotura térmica obtida por inserção de varetas isolantes de poliamida tipo ómega de 24 mm, reforçadas com 25% de fibra de vidro.
• Espessura média dos perfis de alumínio de 1.5 mm para janelas e de 1.7 mm para portas.

Aros fixos
• Seção dos aros fixos de 60 mm ou 84.5 mm com tripla câmara;
• Aros fixos com esquadros duplos para montagem a meia esquadria;
• Aros fixos tradicionais para mercado interno;
• Aros fixos com clip exterior e aba de remate direta de 25 mm ou 45 mm;
• Aros fixos com clip exterior e interior para aplicação de remate de 30 mm.

Aros móveis
• Seção dos aros móveis de 68 mm com tripla câmara;
• Enchimento para vidro duplo ou triplo de 10 mm a 45 mm para o sistema ARi;
• Enchimento para vidro duplo até 23 mm para o sistema ARi Folha Oculta;
• Aros móveis de linha reta, curva, tradição ou oval (sem bite);
• Aros móveis com esquadros duplos para montagem a meia esquadria;
• Perfil inversor de linha recta.

Dimensionamento e manobralidade
• Dimensões mínimas - máximas de folha: 400 mm - 1500 mm (L); 400 mm - 2700 mm (H);
• Possibilidades de abertura: fixo, batente interior 1 ou 2 folhas com oscilo-batente, exterior, basculante, projetante, pivotante, harmónio e oscilo-paralela;
• Estanquidade assegurada através de juntas triplas em EPDM.

Performances
• Sistema certificado por laboratório notificado para Ensaios Tipo Inicial (ITT) de acordo com a norma de produto EN 14351-1 para efeitos de Marcação CE.


Categorias alcançadas na avaliação do sistema ARi tipologia janela:
• Permeabilidade ao ar: Classe 4 (norma de ensaio EN 1026)
• Estanquidade à água: Classe E750 (norma de ensaio EN 1027)
• Resistência ao vento: Classe C5 (norma de ensaio EN 12211)

Categorias alcançadas na avaliação do sistema ARi tipologia porta:
• Permeabilidade ao ar: Classe 4 (norma de ensaio EN 1026)
• Estanquidade à água: Classe 9A (norma de ensaio EN 1027)
• Resistência ao vento: Classe C3 (norma de ensaio EN 12211)
• Resistência à torção estática: Apto 350N (norma de ensaio EN 14609)

Coeficiente de transmissão térmica de vão de 2 folhas, sistema Ari, com 1.20 m x 1.50 m com vidro Ug = 0.7 W/m2K, com intercalar efeito "Warm Edge":
• Uw = 1,54 (W/m2.K)

Coeficiente de transmissão térmica de vão de 2 folhas, sistema ARi Folha Oculta com 1.80 m x 2.20 m com vidro Ug = 1.1 W/m2K, com intercalar efeito "Warm Edge":
• Uw = 1,70 (W/m2.K)

Coeficiente de atenuação acústica de vão de 2 folhas com vidro 4/16 (gás Árgon)/6:
• Rw (C; Ctr) = 34 dB (-1; -4)

Zonas de aplicação segundo RCCTE (em função do valor Ug): I1, I2, I3, V1, V2, V3;
