Características del Sistema

Los perfiles de aluminio son extruidos en aleación de aluminio 6060 T5 para arquitectura de acuerdo con la norma NP EN 12020-02.

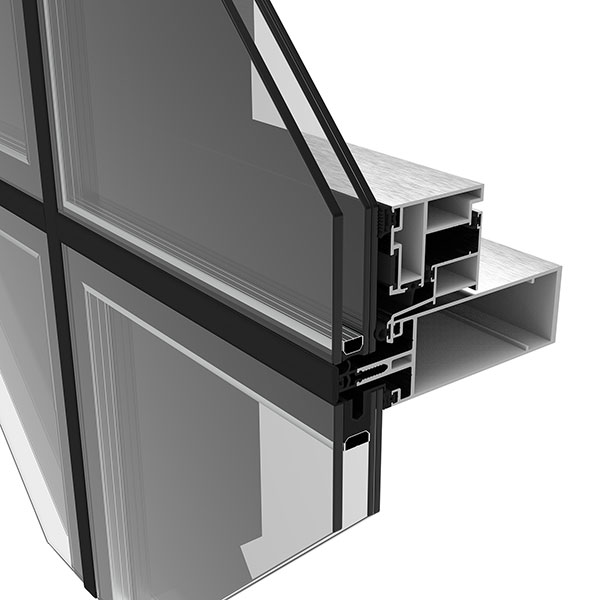

El sistema FX– Fachada Intercalar es un producto compuesto por un conjunto de perfiles, juntas y accesorios, que permite crear tipos de fachadas cortina de aluminio y vidrio, utilizando una estructura base compuesta por montantes y travesaños con inclusión de marcos fijos o móviles, siendo imperceptible su distinción desde el exterior.

En este sistema de fachada, la colocación del vidrio se realiza mediante la fijación de abrazaderas de aluminio, que se atornillan a la cabeza de los montantes / travesaños y las abrazaderas encajan en un carril técnico, que se sella entre sí cuando se fabrica el vidrio. La junta entre los diversos vidrios es sellado con silicona estructural negro o con una junta n E.P.D.M. negro. De esta forma, el vidrio oculta completamente los perfiles, adquiriendo este tipo de fachada, una vista exterior realizada únicamente en vidrio, con una junta de 25 mm, proporcionando así un efecto VEC - Vidrio Exterior Encolado.

La sección de los montantes y travesaños es de 65mm, visible solo del interior.

Ambos los perfiles apresentan canales de drenaje y ventilación que junto con el sistema de juntas de EPDM, garantizan la máxima estanqueidad y permeabilidad.

Características Técnicas del Sistema

Montantes y travesaños de 45 mm;;
• Montantes de 15mm y 250mm de profundidad y inercia adecuada;
• Refuerzo en perfil aluminio o acero galvanizado;
• Unión montante-travesaño en corte recto;
• Ligación montante-travesaño atraves de la unión frontal y topo de estanqueidad para absorción de cualquier expansión térmica;
• Colocación de los montantes en la losa através de piezas debidamente dimensionadas;
• Estanqueidad de la estructura fija por tripla vedación através de juntas en EPDM de qualidad maritima;
• Hueco de apertura proyetante indiferenciado del exterior de los huecos fijos;

Possibilidad de Apertura

La apertura proyetante, es hecha con compazos de acero inox con una resistencia hasta 180Kg. En la hoja proyetante, la colocación de vidrios se realiza con bastidores del perfil perimetral en que se coloca un perfil especialmente anodizado, para permitir la unión con silicona estructural.

Acabados

Todos los perfiles de aluminio permiten las possibilidades de acabado:
• lacado, lacado decorativo (madera) o anodizado.

Performances

Sistema certificado por laboratório notificado para Ensaios Tipo Inicial (ITT) de acordo com a norma de produto NP EN 13830:2015+A1:2021 para efeitos de Marcação CE.
