Sistema Kristal

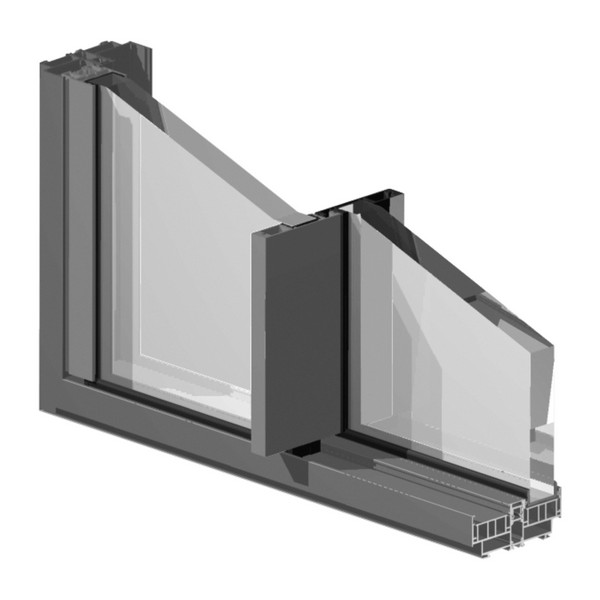

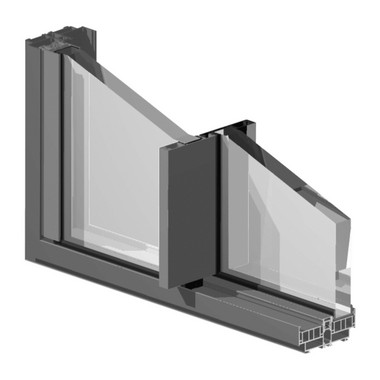

Sistema de correr conceito minimalista com RPT - 120 mm

Características do sistema

Sistema de alumínio com rotura térmica para executar vãos de correr de conceito minimalista.

Perfis de alumínio
• Os perfis de alumínio são extrudidos na liga de alumínio 6060 para arquitetura de acordo com norma NP EN 12020-02.
• Perfis com rotura térmica obtida por inserção de varetas isolantes de poliamida de 6.6 mm reforçadas com 25% de fibra de vidro de 14.6 mm nos aros fixos e de 18 mm nos aros móveis.
• Espessura média dos perfis de alumínio de 2.0 mm.

Aros fixos
• Seção do aro fixo perimetral de 120 mm com bi-rail para montagem a meia esquadria;
• Possibilidade de aplicação de remates interior ou exterior;
• Perfil guia de deslizamento inferior em alumínio com rolamentos duplos de altas prestações em aço inoxidável 316.

Aros móveis
• Seção dos aros móveis de vista muito reduzida de corte reto por montagem por clipagem;
• Vidro duplo isolante com selagem secundária de silicone de 32.4 mm a 32.8 mm de espessura total, composto por tipologias de vidro exterior temperado ou termo-endurecido e de vidro interior laminado termo-endurecido ou temperado;
• Calha em polímero colada em todo o perímetro do vidro isolante com silicone estrutural preto;
• Silicones estruturais recomendados: Dow Corning 791 preto ou Sikasil SG20 preto;
• Aros móveis reforçados de linha contemporânea para elevados dimensionamentos.

Dimensionamento e manobralidade
• Dimensões mínimas - máximas de folha: 300 mm - 3000 mm (L); 500 mm - 3000 mm (H);
• Peso máximo de 300 kg por folha;
• Tipologias de 2, 3 ou 4 folhas móveis e/ou fixas;

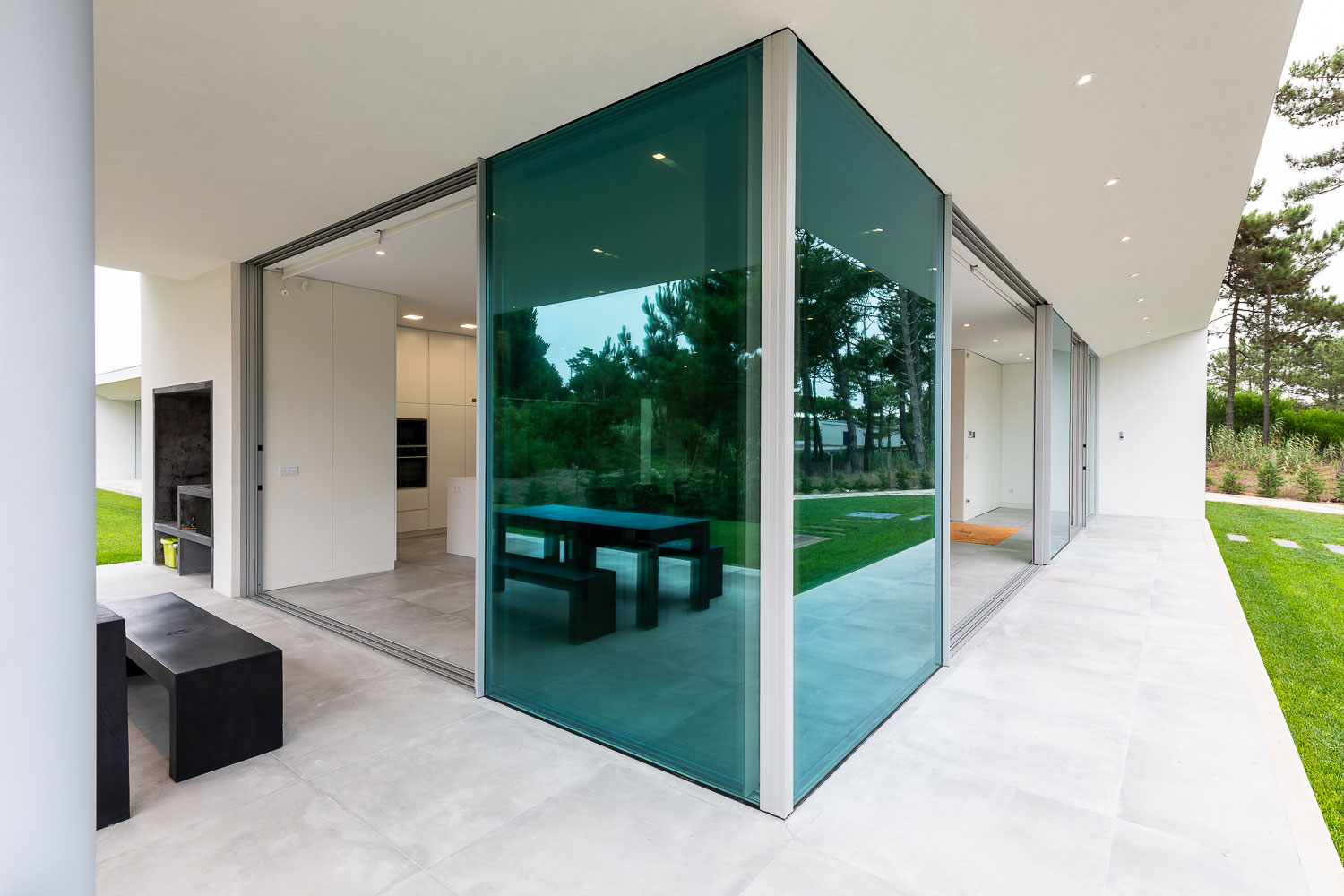

• Possibilidade de abertura em canto;
• Sistema de correr de conceito minimalista com deslizamento das folhas sobre o perfil de alumínio efetuado com rolamentos em aço inoxidável de altas prestações para uma fácil abertura do vão mesmo com configurações extremas de peso ou dimensão;
• Tipologias dos vãos com mais de 95% de luminosidade;
• Permeabilidade ao ar e estanquidade à água asseguradas através de pelúcia de última geração e junta em EPDM de qualidade marítima;
• Ferragem multiponto com diversos pontos de fecho e de fácil aplicação e regulação;
• Ferragem multiponto com micro-ventilação incluída em todos os pontos de fecho;
• Puxador específico para facilitar as manobras de abertura e de fecho do vão;
• Existe a opção de puxador com chave para permitir a abertura do vão pelo exterior.

Performances
• Sistema certificado por laboratório notificado para Ensaios Tipo Inicial (ITT) de acordo com a norma de produto EN 14351-1 para efeitos de Marcação CE.


Categorias alcançadas na avaliação do sistema Kristal tipologia janela:
• Permeabilidade ao ar: Classe 2 (norma de ensaio EN 1026)
• Estanquidade à água: Classe 7A (norma de ensaio EN 1027)
• Resistência ao vento: Classe C5 (norma de ensaio EN 12211)

Categorias alcançadas na avaliação do sistema Kristal tipologia porta:
• Permeabilidade ao ar: Classe 3 (norma de ensaio EN 1026)
• Estanquidade à água: Classe 6A (norma de ensaio EN 1027)
• Resistência ao vento: Classe C2 (norma de ensaio EN 12211)
• Permeabilidade ao ar em Micro-ventilação: Classe 1 (norma de ensaio EN 1026)

Categorias alcançadas na avaliação do sistema Kristal para determinação das forças de manobra (EN 12046):
• Libertação da ferragem de fecho: Classe 2
• Abertura da folha: Classe 1
• Fecho da folha: Classe 1
• Engate da ferragem de fecho: Classe 2

Categoria alcançada na determinação da resistência a abertura e fecho repetidos (5000 ciclos):
• Classe 1 (EN 1191)

Coeficiente de transmissão térmica de vão de 2 folhas com 5.0 m x 3.0 m com vidro Ug = 1.0 W/m2K, com intercalar efeito "Warm Edge":
• Uw = 1,29 (W/m2.K)

Coeficiente de atenuação acústica de vão de 2 folhas com vidro acústico 8/16/44.1:
• Rw (C; Ctr) = 41 dB (-1; -5)

Zonas de aplicação segundo RCCTE (em função do valor Ug): I1, I2, I3, V1, V2, V3;
