Sistema CTe

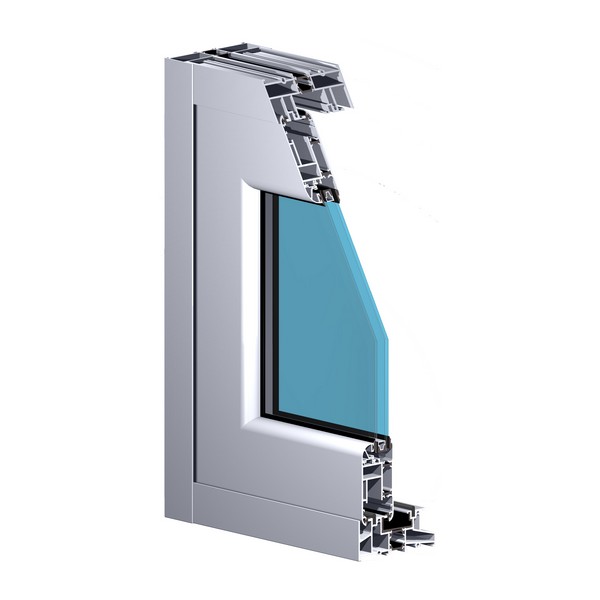

Sistema de correr com RPT - 125 mm

Características do sistema

Sistema de alumínio com rotura térmica para executar vãos de correr eleváveis.

Perfis de alumínio
• Os perfis de alumínio são extrudidos na liga de alumínio 6060 para arquitetura de acordo com norma NP EN 12020-02.
• Perfis com rotura térmica obtida por inserção de varetas isolantes de poliamida de 6.6 mm reforçadas com 25% de fibra de vidro de 24 mm ou 30 mm nos aros fixos e de 14.6 mm nos aros móveis.
• Espessura média dos perfis de alumínio de 2 mm.

Aros fixos
• Seção dos aros fixos de 2 guias de 127.4 mm para montagem em corte reto;
• Seção dos aros fixos de 3 guias (tri-rail) de 189.4 mm para montagem em corte reto;
• Seção do aro fixo perimetral de 2 guias de 123 mm para montagem a meia esquadria;
• Seção do aro fixo perimetral de 3 guias (tri-rail) de 185 mm para montagem a meia esquadria;
• Perfil guia de deslizamento inferior em aço inoxidável AISI 304 para evitar desgaste das peças.

Aros móveis
• Seção dos aros móveis perimetrais de 50.6 mm com montagem a meia esquadria;
• Enchimento de 4 a 38 mm;
• Aros móveis de linha reta ou curva;
• Bites retos ou curvos;
• Estanquidade assegurada através de juntas em EPDM e pelúcia tipo Fin-Seal.

Dimensionamento e manobralidade
• Dimensões mínimas - máximas de folha: 720 mm - 3350 mm (L); 1190 mm - 2690 mm (H) com opção de 3325 mm com prolongador;
• Peso máximo de 300 kg por folha com a ferragem base, com opção de 400 kg por folha com kit suplementar;
• Tipologias de 2, 3, 4 e 6 folhas móveis e/ou fixas;
• Sistema de correr elevável com funcionamento baseado numa ferragem montada em conjunto nas folhas e que permite a elevação destas aquando da sua abertura, mesmo com configurações extremas de peso ou dimensão. Quando fechada a folha comprime as juntas em EPDM permitindo uma estanquidade perimetral perfeita;
• Ferragem base com 2 pontos de fecho e possibilidade de adicionar mais 1 ou 2 pontos suplementares;
• Ferragem base com micro ventilação;
• Ferragem constituída por carrinhos de 4 rodas em pvc reforçadas com fibra de vidro e rolamentos de agulha de alta prestação;
• Puxador específico para facilitar as manobras de abertura e fecho do vão;
• Existe a opção de puxador duplo com colocação de canhão com chave para permitir a abertura pelo exterior.

Performances
• Sistema certificado por laboratório notificado para Ensaios Tipo Inicial (ITT) de acordo com a norma de produto EN 14351-1 para efeitos de Marcação CE.


Categorias alcançadas na avaliação do sistema CTe:
• Permeabilidade ao ar: Classe 3 (norma de ensaio EN 1026)
• Estanquidade à água: Classe 7A (norma de ensaio EN 1027)
• Resistência ao vento: Classe C2 (norma de ensaio EN 12211)

Coeficiente de transmissão térmica de vão de 2 folhas com 5.0 m x 2.5 m com vidro Ug = 0.7 W/m2K, com intercalar efeito "Warm Edge":
• Uw = 1,37 (W/m2.K)

Coeficiente de atenuação acústica de vão de 2 folhas com vidro acústico 6/16/44.1:
• Rw (C; Ctr) = 41 dB (-1; -5)

Zonas de aplicação segundo RCCTE (em função do valor Ug): I1, I2, I3, V1, V2, V3;
